Entrées/sorties sécuritaires déportées (SATURN) SIL2-SIL4

SATURN est une nouvelle plateforme fournissant une solution de sécurité, robuste et offrant une grande disponibilité.

Ce produit assurant la gestion des entrées/sorties déportées est complètement adapté aux applications ferroviaires. Facile à configurer, cette plateforme réduit considérablement le câblage et les coûts qui lui sont associés. Elle est adaptée à une utilisation TCMS (Train Control Monitoring System) ou au sol.

Gamme de produit SIL0, SIL2 et SIL4.
EN50155 – EN50129 – EN50128

• Télécharger la fiche de présentation
• Télécharger la présentation du réseau d’entrées sorties SATURN

Documentations et certificats

• Le protocole de communication SATURN
• Les données relatives au FPGA

• Certificat EC 8565/0152
• Certificat EC 8565/0151
• Certificat EC 8565/0150
• Certificat EC 8565/0149

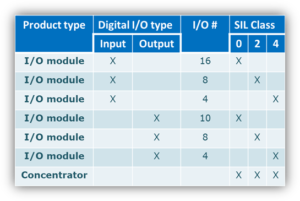

Une gamme de modules d’entrées/sorties avec

• Nœuds d’Entrées/Sorties (Entrées/Sorties numériques et analogiques, relais de sortie).
• Unité décentralisée ou montée sur rack 3U.
• 1 Unique connecteur DIN41612 par nœud (Entrées/Sorties + Alim + communication).
• Safety integrity level : SIL0, SIL2 et SIL4.
• SIL4 disponible en 2016 ou avant sur demande
• Plusieurs niveaux d’information sécuritaire (de SIL0 à SIL4) sur un même réseau Saturn.

Un concentrateur/gateway

• Le concentrateur gère la communication en anneau
• Un point de communication entre la plateforme et l’applicatif final
• Le concentrateur assure la communication sur les bus industriels (Ethernet, MVB, CAN, CANopen, RS422 / RS485…)
• Le concentrateur fournit l’alimentation aux éléments sur l’anneau de communication
• Des fonctions de logique sécuritaires peuvent être intégrées au concentrateur
• Modules ferroviaires EN50155 (24-120Vdc)
• Un concentrateur en redondance peut être utilisé en secours.

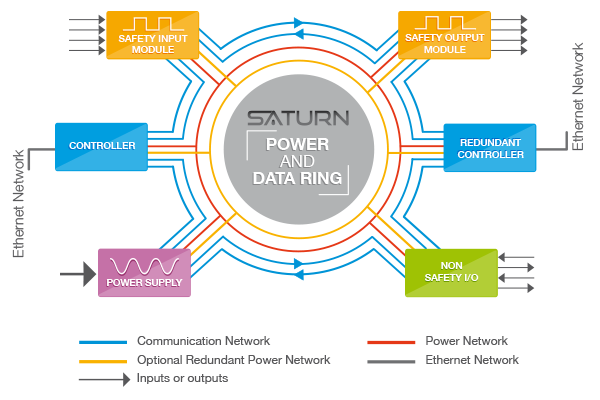

Un protocole de communication innovant

• 2 chaînes opposées monodirectionnelles de communication
• Alimentation et gateaway redondées (redondance chaude)
• Un cycle déterministe de 1 ms pour 32 modules
• 100% opérationnel en cas de panne sur une ligne
• Protocole configurable Maître ou Esclave
• Protocole sécuritaire, interne et externe
• Fonction de diagnostic permanent
• Logiciel d’aide à la maintenance et à l’installation
• Possibilités de remplacement des équipements à chaud
• Jusqu’à 1000m entre modules
• Jusqu’à 12 mb/s pour 100m entre modules
• Jusqu’à 128 modules par anneau (Jusqu’à 2048 I/O)
• L’alimentation des modules est fournie par le concentrateur

Références clients

Des références de notre partenaire dans le domaine des architectures d’entrées/sorties :

• PRASA – Afrique du sud (16000 unités déployées pour 3000 voitures)
• LRT – OttawaNS-74 – métro de Santiago
• Danemark (Architecture ERMTS)
